產品中心

當前所在的位置:首頁 · 產品中心 · 電性測試 · 面板顯示探針臺

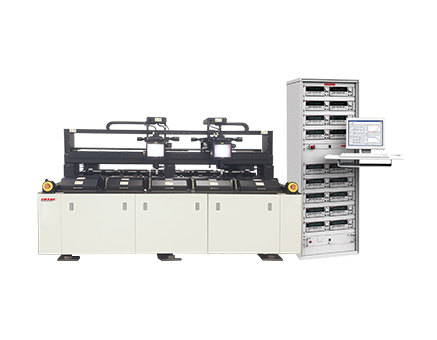

面板顯示多腔室探針臺

1、4至12個獨立腔室配置 。
2、提供用于各種測試環境的選項,光源和熱裝置及光學設計等。
3、自主可控式背光和光源系統 。
4、支持長時間的穩定測試。
5、高清顯微系統。
6、高精度探測的探針系統。
7、系統漏電≤200 fA。
8、專用氣浮隔振動平臺
留言咨詢
  • 產品簡介

產品介紹:


面板多腔室探針臺,適用于1~20inch  TFT- LCD,Mini/Micro  LED等顯示面板可靠性電性檢測,集合溫度 、光源 、顯微鏡 、探針等多種系統為待測面板提供各種檢測條件,配合測試機可做 IV,CV,脈沖,高功率,擊穿電壓等等電性可靠性測試,支持多樣品同時測試 。


產品參數:





Chamber



腔室數量

4~12腔室可選(可定制)

腔體尺寸

472mm(W)*495MM(D)

漏電+噪聲

Pin noise+Leakage (Cable&Probe Card type for Probe unit)
≤200fA



顯微鏡





顯微鏡粗調X軸行程

2508mm (8 Chamber)

顯微鏡微調XYZ軸行程

50mm*50mm*50mm

顯微鏡調焦

0.7~4.5X連續自動變倍

顯微鏡物鏡

APO Plan 10X 20X

導軌

XYZ 導軌

THK高精度線性滑軌

光源

頂光源亮度

White 100~200000 nit / 多波段光源

底光源亮度

White 100~200000 nit / 多波段光源

溫度系統

Hot&Cold Chuck

-30℃~130℃



氣浮式減振

底座大理石平臺

Probe

探針座

X-Y-Z行程
12mm*12mm*12mm 精度小于1um

Probe type

Probe Card /RF Probe/ Kelvin Probe/I-V Probe

可測試類型

I-V,C-V,R,RF,脈沖,頻率, 擊穿電壓等

操作軟件

CD-P

系統保護

腔室?guī)О踩雷o(hù)鎖,防止測試被干擾,保證測試人員安全

供電電源

220V土10% 50/60Hz
